Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодировании обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1). Табл. 1. Кодированное обозначение номинального сопротивления, допуска и примеры обозначения. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Цветовая маркировка наносится в виде четырех или пяти цветвых колец. Каждому цвету соответствует определенное цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах (рис. 1.а). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Табл. 2. Цветовая маркировка номинального сопротивления и допуска.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Резисторы с малой величиной допуска (0,1% - 2%) маркируются пятью цветовыми кольцами (рис. 1,б). Первые три - численная величина сопротивления, четвертое - множитель, пятое - допуск. Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других. Номинальные сопротивления резисторов выбираются из шести стандартных рядов (ЕЗ, Е6, Е12, Е24, Е48, Е96 и Е192) в соответствии с ГОСТ 2826-67.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| а) | б) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

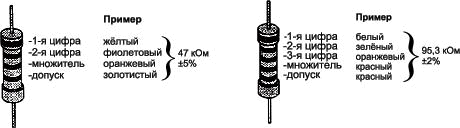

Рис. 1. Цветовая маркировка резисторов. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Стандартный ряд Е24 соответствует резисторам с допуском ±5%: 1,0; 1,1; 1,2; 1,3; 1,5; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5.6 6,2; 6,8; 7,5; 8,2; 9,1. Стандартный ряд E48 соответствует резисторам с допуском ±2%: 100; 105; 110; 115; 121; 127; 133; 140; 147; 154; 162; 169; 178; 187; 196; 205; 215; 226; 237; 249; 261; 274; 287; 301; 316; 332; 348; 365; 383; 402; 422; 442; 464; 487; 511; 536; 562; 590; 619; 649; 681; 715; 750; 787; 825; 866; 909; 953. Сопротивление резистора получают умножением числа из стандартного ряда на 10n, где n - целое положительное или отрицательное число. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
